智能型脉冲电子围栏
智能型脉冲电子围栏 智能型脉冲电子围栏

智能型脉冲电子围栏

双向通信,智能全息

实体防护,威慑力强

智能型脉冲电子围栏 智能型脉冲电子围栏

系统组成

智能型脉冲电子围栏 智能型脉冲电子围栏

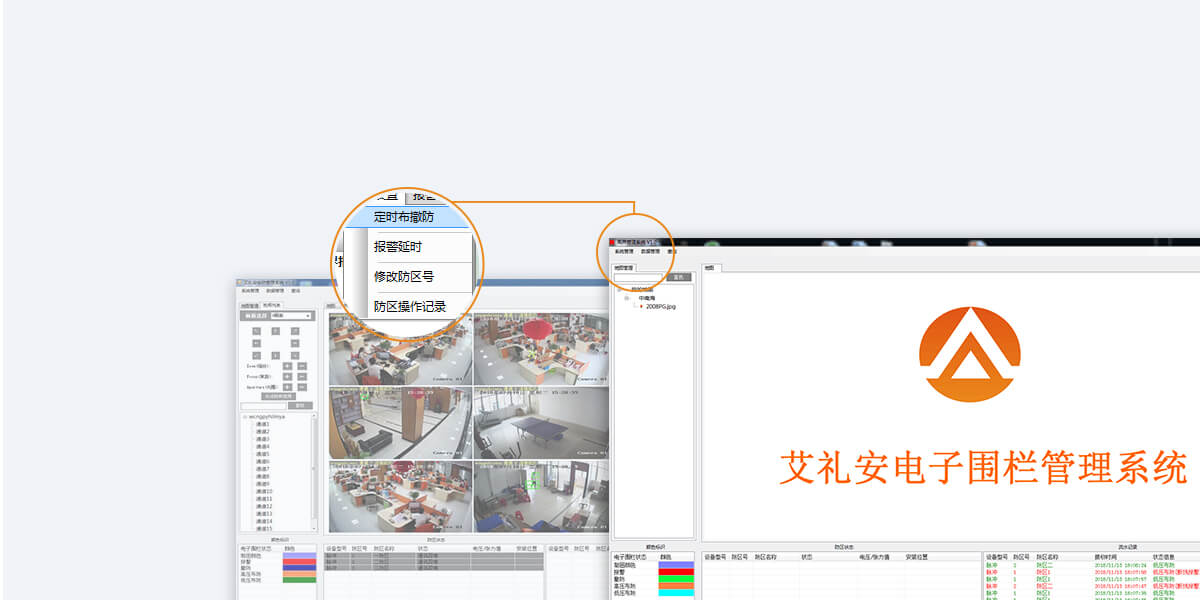

IP/485通讯,协议贯通

支持IP、485总线通讯

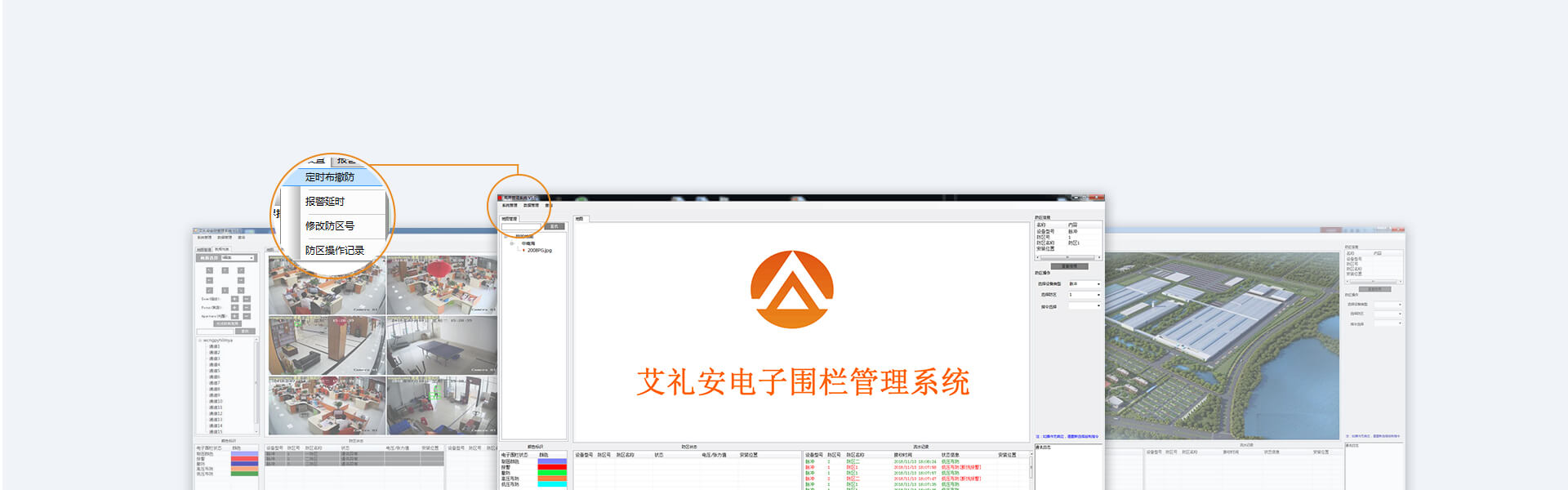

直接接入艾礼安AL-74系列或全网络报警主机实现管理

智能型脉冲电子围栏 智能型脉冲电子围栏

高效监测,报警联动

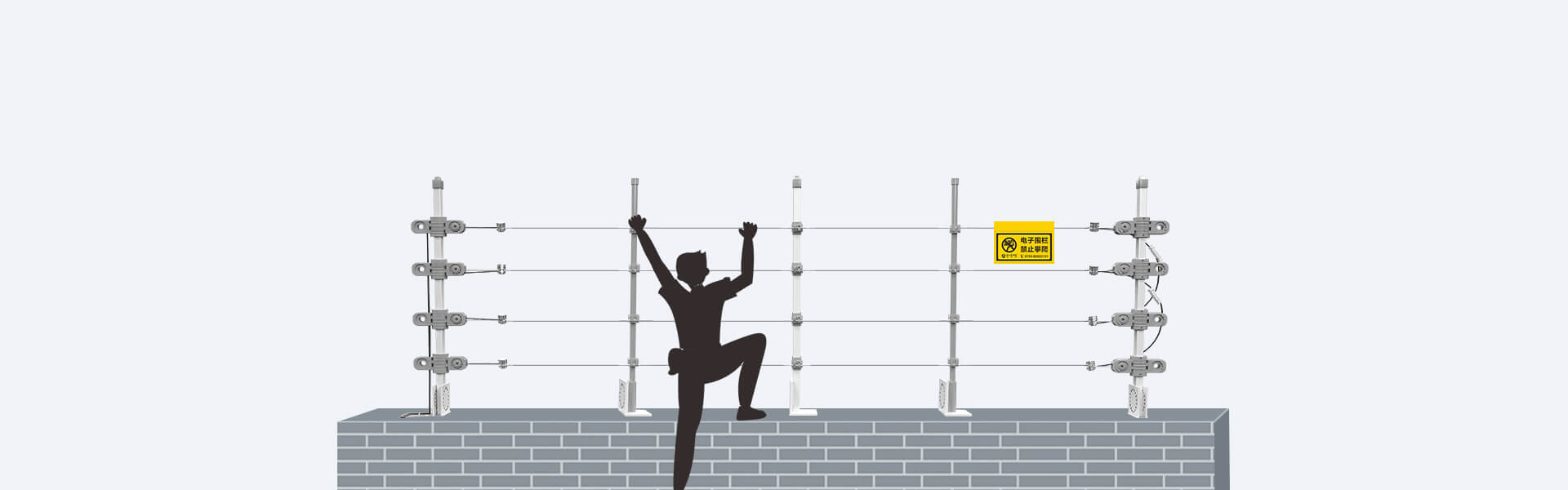

不间断监测周界安全状况,有人攀爬、剪断围栏合金线立即报警

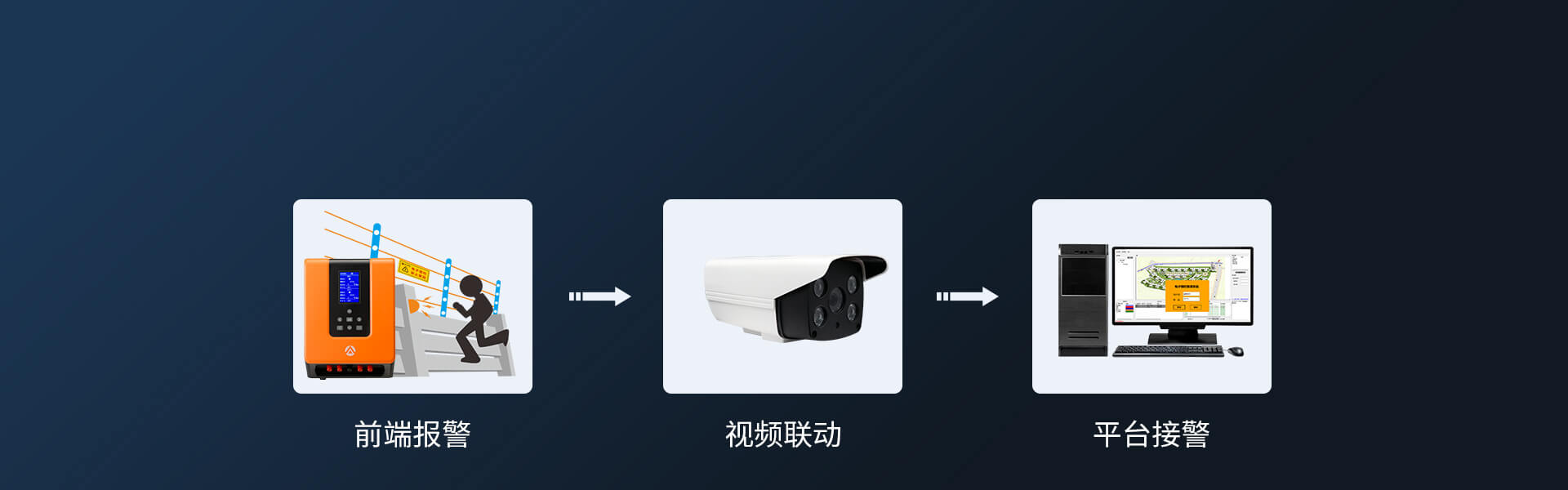

支持报警联动防区地图、监控、警号等设备

智能型脉冲电子围栏 智能型脉冲电子围栏

入侵报警,智能防范

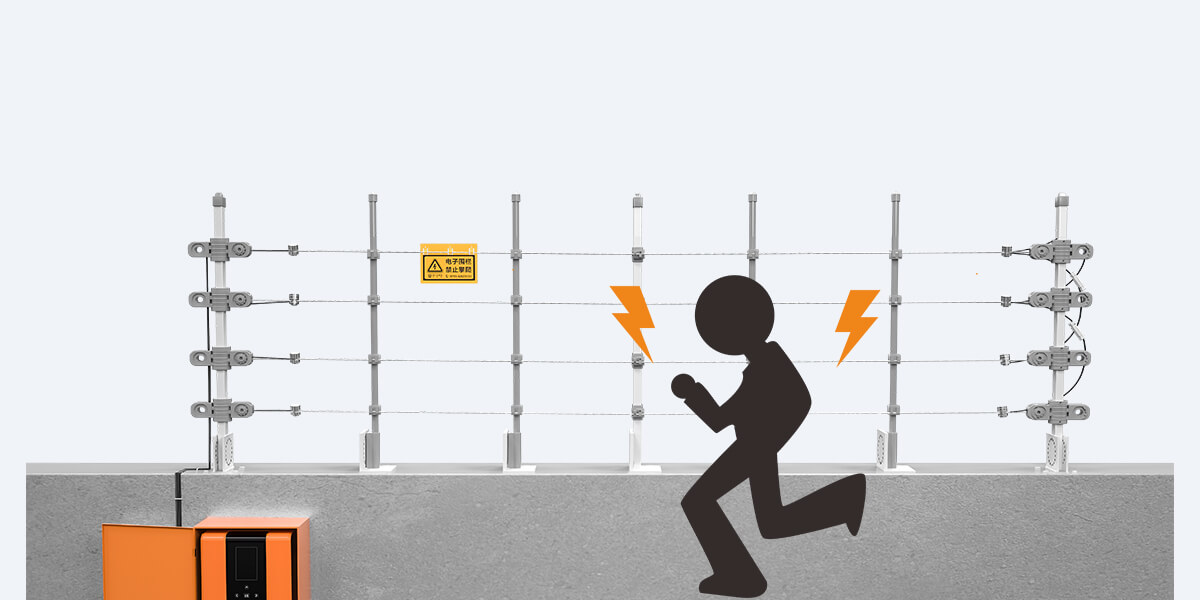

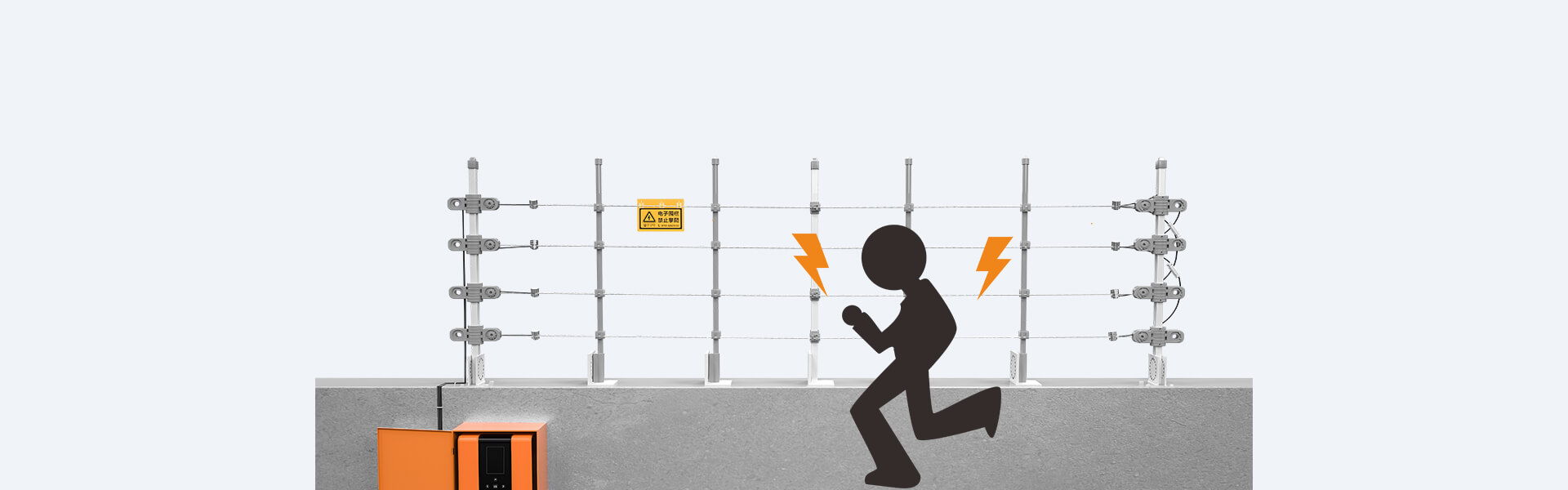

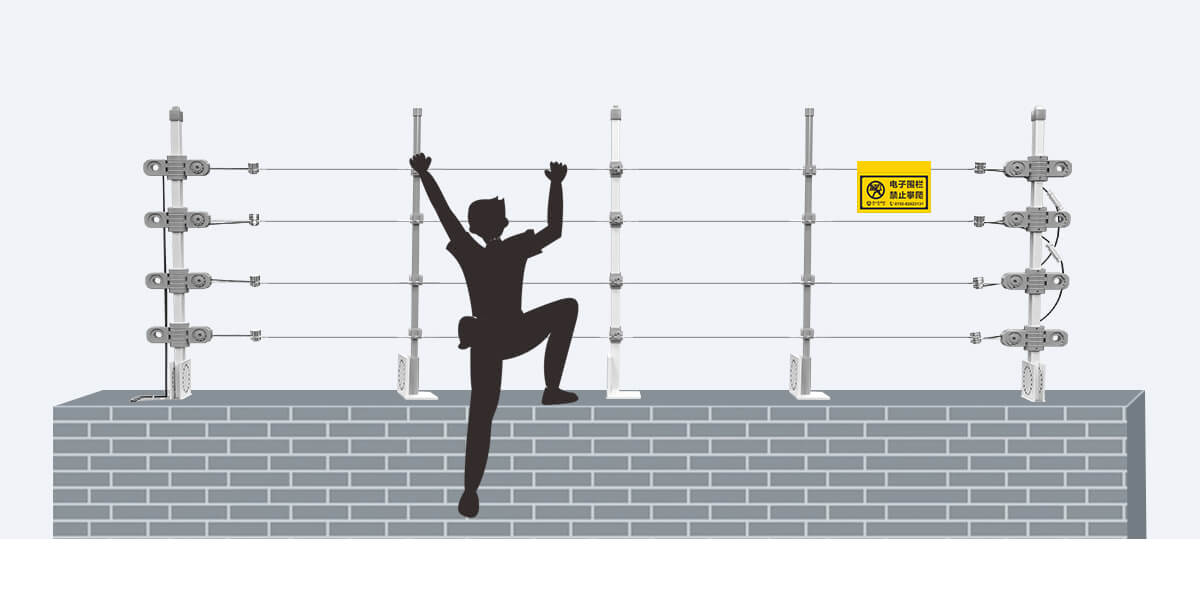

采用高电压、低能量设计,有人翻越围栏时给予电子打击,但无直接伤害

智能型脉冲电子围栏 智能型脉冲电子围栏

多种工作模式,多种报警类型

正常工作模式;平时低压,报警转高压;平时高压,平时转低压
强制高压模式;强制低压模式;强制布防模式

智能型脉冲电子围栏 智能型脉冲电子围栏

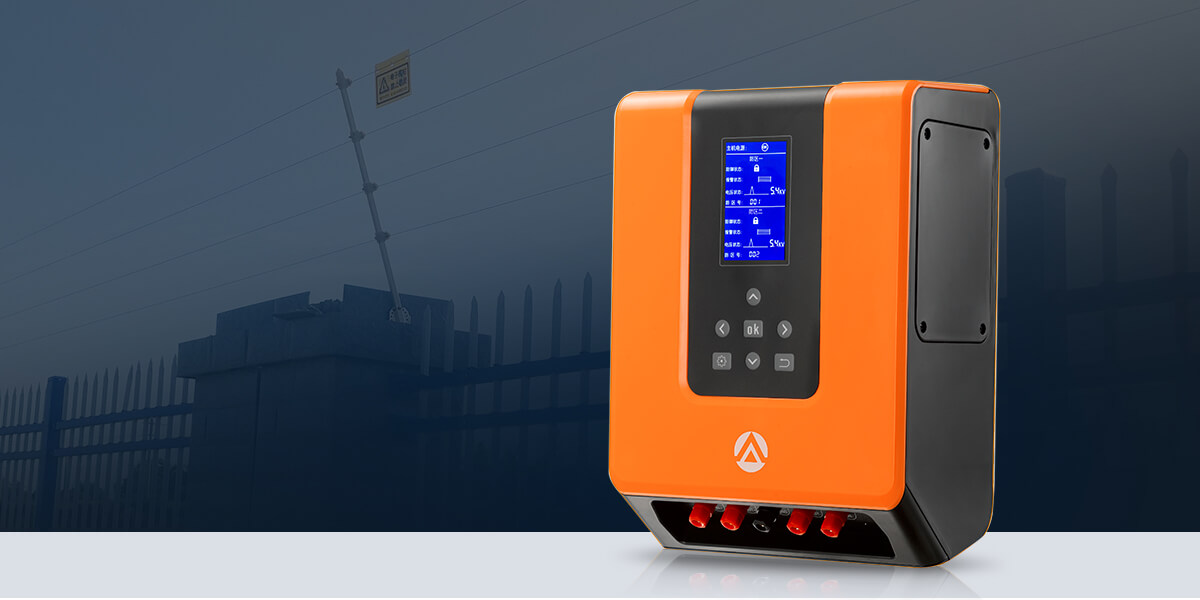

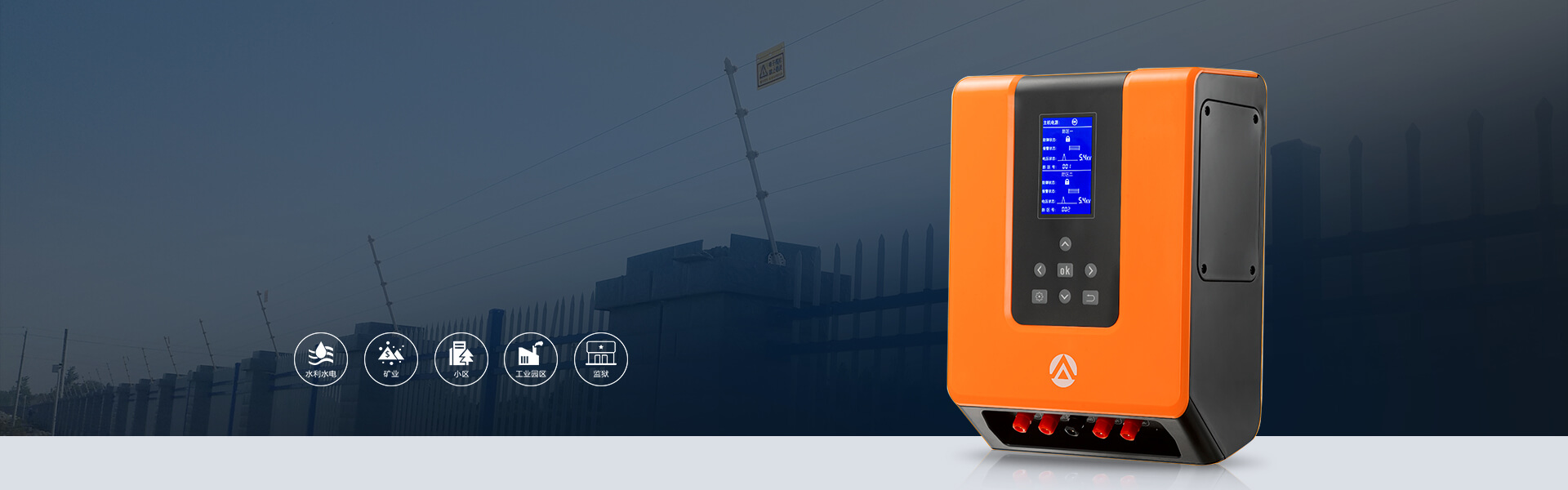

LCD显示屏+简易按键

主机面板自带LCD显示屏,直观显示围栏各项数据信息(防区地址、布撤防状态、电压值、报警状态等)
面板自带按键,可进行高压布撤防、低压布撤防、消警等操作以及调节各项参数值

智能型脉冲电子围栏 智能型脉冲电子围栏

自定义调节,更人性化

出厂为双防区配置,用户可自由切换单双防区
高低压工作模式可切换,电压可调节
报警时长0~255S可调
报警响应速度0~10级可调


智能型脉冲电子围栏主机产品特性:

支持外部供电DC12V 3A直流供电 ,同时支持POE网络供电技术,可采用POE交换机供电。

2、智能显示:采用≥3.2英寸LCD液晶屏,主机工作状态,报警参数,防区地址信息一目了然。

3、采用TCP/IP通讯,支持跨网段和跨路由的应用场合。

4、支持通过RJ45网口接入局城网,支持中心高低压布撤防功能。

5、 支持≥2组独立的以太网接警中心

6、 支持PC端的配置工具升级和编程。

7、可通过IP读取设备编程数据,编程的数据导入导出,配置参数。

8、系统采用高电压、低能量的设计思路,对人体不会构成生命危害。

9、 差分电压输出技术:每条线上有电压,相临两线之间有压差。

10、 高低压输出电压可调:  低压设置范围:0.8kv~1.2kv;高压设置范围:3.0kv~5.5kv。

11、 高低压工作模式可切换,设置为自动模式,正常工作时输出低压,报警时输出高压。

12、脉冲电子围栏具有拆开报警、断线报警、短路报警、电池低压报警、开关量输入报警等。

13、支持自带≥两路报警输出(DC12V)、两路开关量信号输出。

14、自带≥两路开关量输入报警,一路常开,一路常闭。

15、支持内置4、5Ah蓄电池,能在停电的情况下继续工作7~8小时,来电后自动转换成市电供电。

16、 具有电池接反或短路的提示、系统供电电压过低或过高的提示。

17、掉电记忆:设备断电后,能记忆原有的工作状态。

18、供电电源:DC12V 3A或采用POE供电

19、主机显示:≥3.2英寸LCD液晶屏

20、系统功耗:15W

21、通信方式:支持RS485、TCP/IP、开关量通讯

22、I/O接口:自带两组开关量输入、两路开关量输出、两组12V警号输出

23、输出高压峰值:3.0KV~5.4KV

24、输出低压峰值:0.8V~1.2KV

25、脉冲电流峰值:<10A

26、脉冲持续时间:≤0.1s

27、脉冲间隔时间:1~1.2s

28、 脉冲输出电量≤2.6mC, 脉冲输出能量≤5.1J

29、 具有实时监控终端系统中各种接入设备运行状态,能实时将报警号按权限范围传递给相应管理人员

30、 金属外壳表面涂覆应完全覆盖底层金属,并无起泡、腐蚀、刮痕、涂层脱落和沙孔,终端的壳体及零件应无锐边、毛刺和咬边;

智能型脉冲电子围栏主机电气参数:

产品型号:AN-EF/B4(四线制双防区) 、AN-EF/B6(六线制双防区)

供电电源:DC12V 3A

通讯方式:485总线

工作温度:-20〜50°C

相对湿度:<95%

外壳尺寸:340*245*140mm

脉冲输出参数:

输出⾼压峰值:2*3KV〜2*6KV

输出低压峰值:2*0.5KV〜2*2KV

单个脉冲输出最⼤能量:≤5.0J

单个脉冲输出最⼤电量:2.5mC

脉冲电流峰值:<10A

脉冲间隔时间:1s

脉冲持续时间:≤0.1s

系统功耗:单防区10W、双防区15W
