ABI系列(POE版)
网络主动红外电子光栅

1)TCP/IP网络通信

2)POE供电

3)智能全息,信息可视化


ABI系列(POE版)网络红外光栅 ABI系列(POE版)网络红外光栅

TCP/IP网络通信

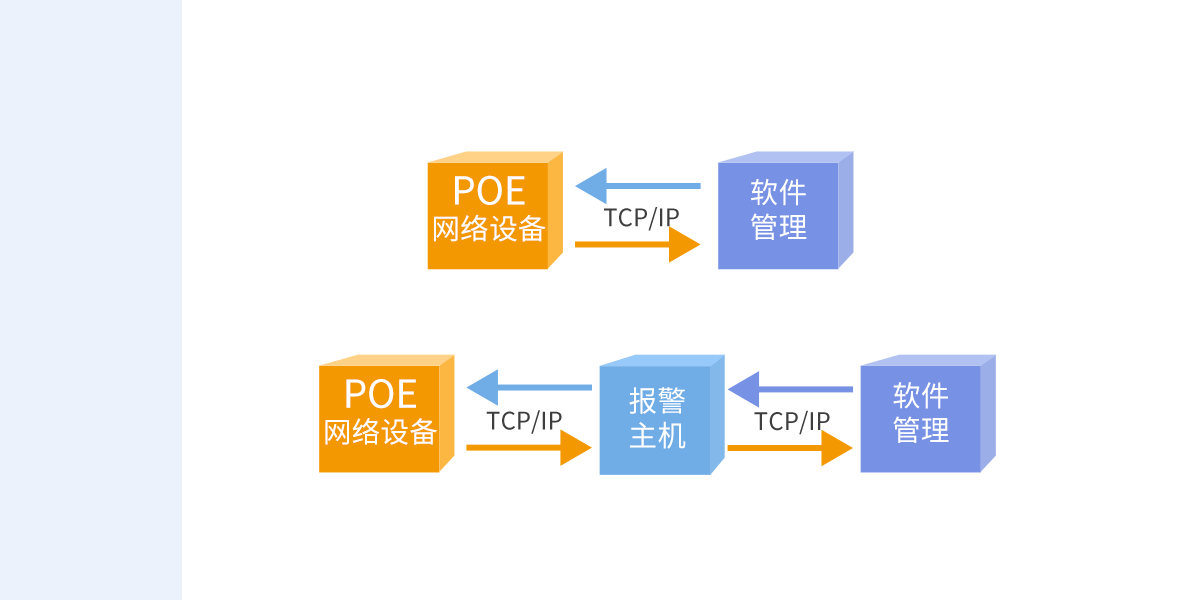

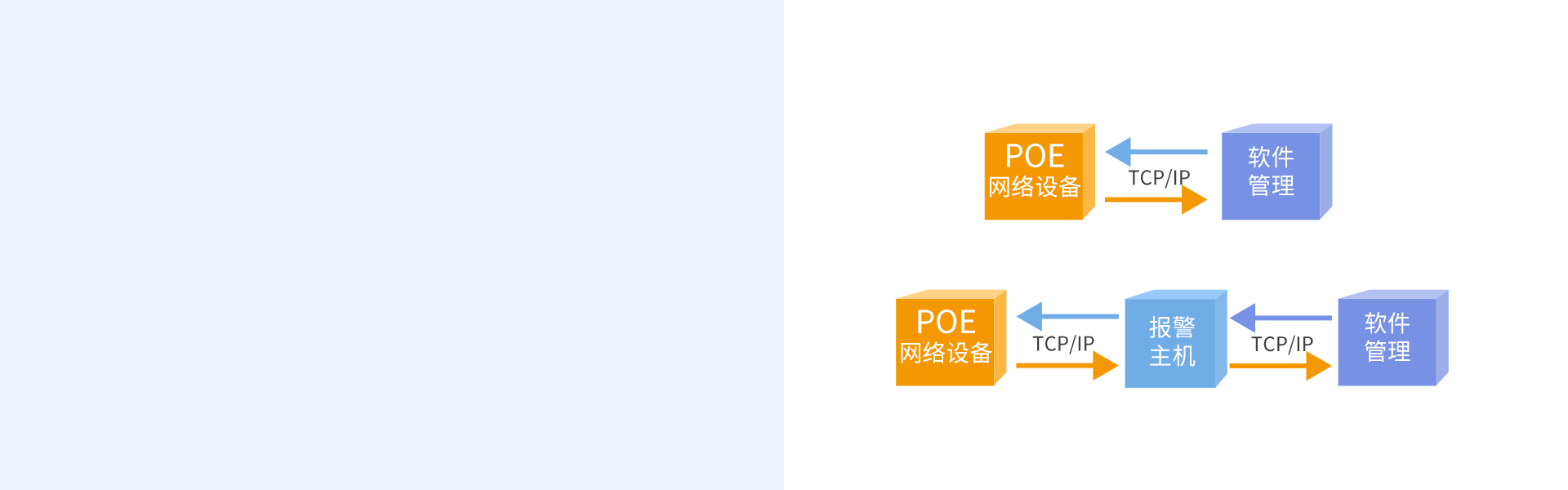

艾礼安POE版红外光栅设置有网络端口,可直接接入TCP/IP网络,安装使用时无需繁琐的布线,插入网线即可使用。设备报警时可通过TCP/IP向远程监控中心、报警主机(网络通讯主机)、管理平台发送警报信息

ABI系列(POE版)网络红外光栅 ABI系列(POE版)网络红外光栅

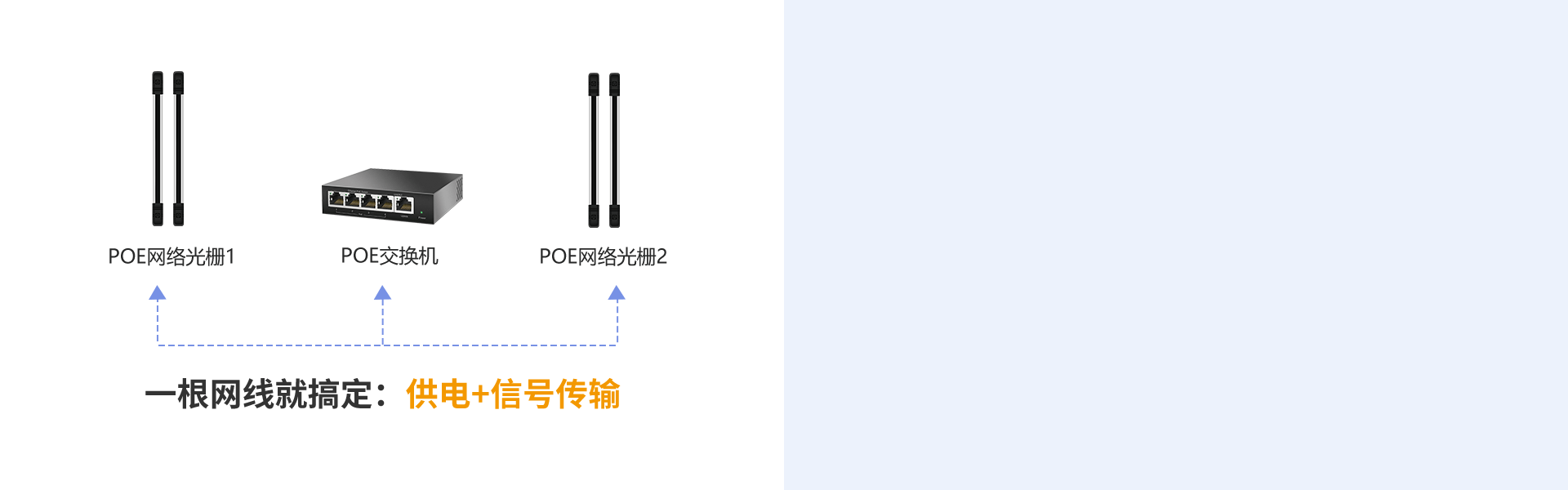

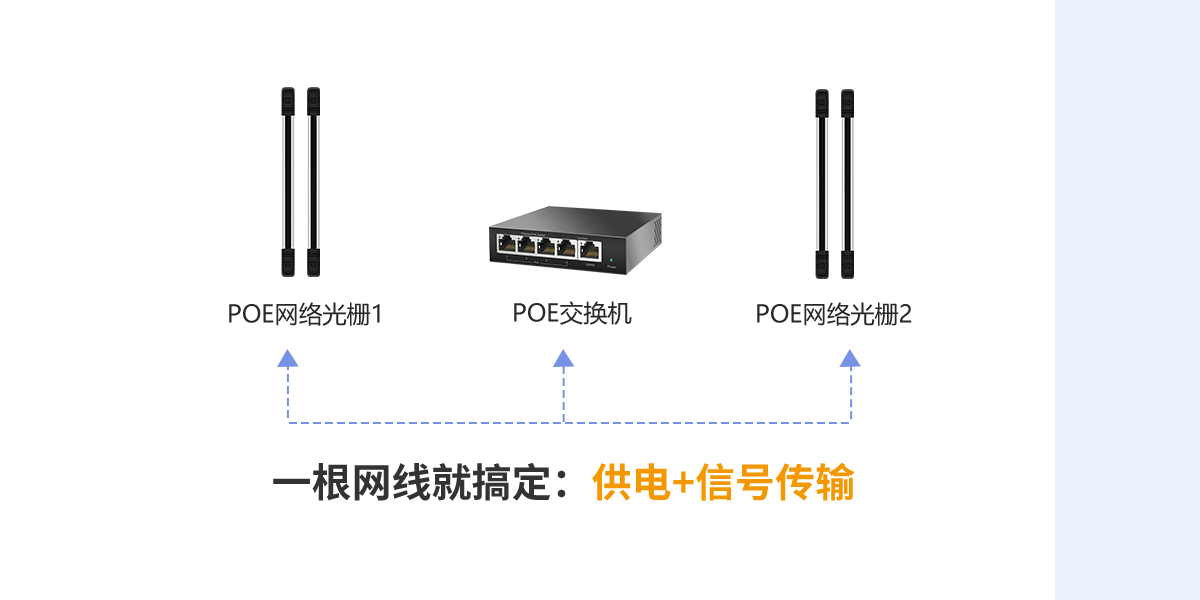

POE网络供电

设备采用POE网络供电(可兼容市面上常见的标准POE (AF/AT),支持1236/4578供电方式),无需再单独供电,减少了安装电源线的环节,安装维护都更加简单

ABI系列(POE版)网络红外光栅 ABI系列(POE版)网络红外光栅

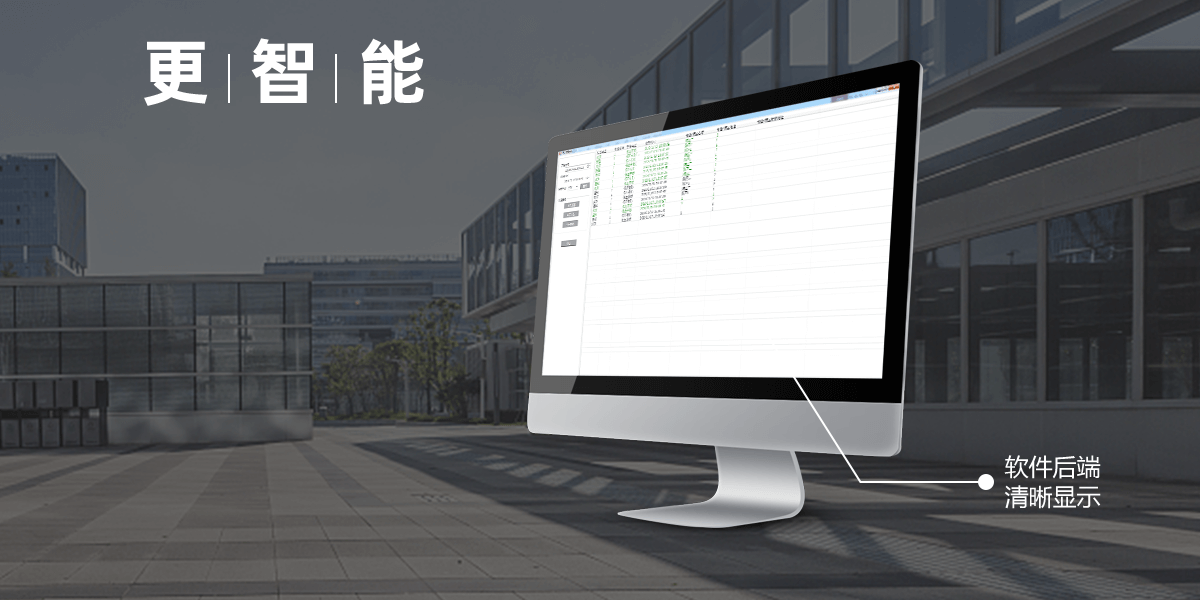

智能全息,信息可视化

内置高性能网络模块,支持数据透传双向通讯,设备的电压、频率、信号强度等信息可实时在报警主机和后端软件平台清晰显示,工作状态一目了然。免于去项目现场查看探测器状态,方便进行日常的维护或故障排查

ABI系列(POE版)网络红外光栅 ABI系列(POE版)网络红外光栅

数字变频技术,有效降低误报漏报

ABI系列(POE版)网络红外光栅 ABI系列(POE版)网络红外光栅

封闭式外接线结构设计

防水性能达到新高度

ABI系列(POE版)网络红外光栅 ABI系列(POE版)网络红外光栅

智能模糊逻辑分析技术

报警更精准快速

ABI系列(POE版)网络红外光栅产品特性

全密封、一体式设计,使安装更方便、校准更准确快速;可无级360“旋转。

采用数字变频与CPU微处理数码控制技术,整体稳定性更好,可靠性更高,抗干扰能力更强。

采用铝合金外壳,防拆、防剪、防移动功能设计;

2~16光束可选,

支持1~16光束任意打开与关闭可选,使用于各种不同的环境。

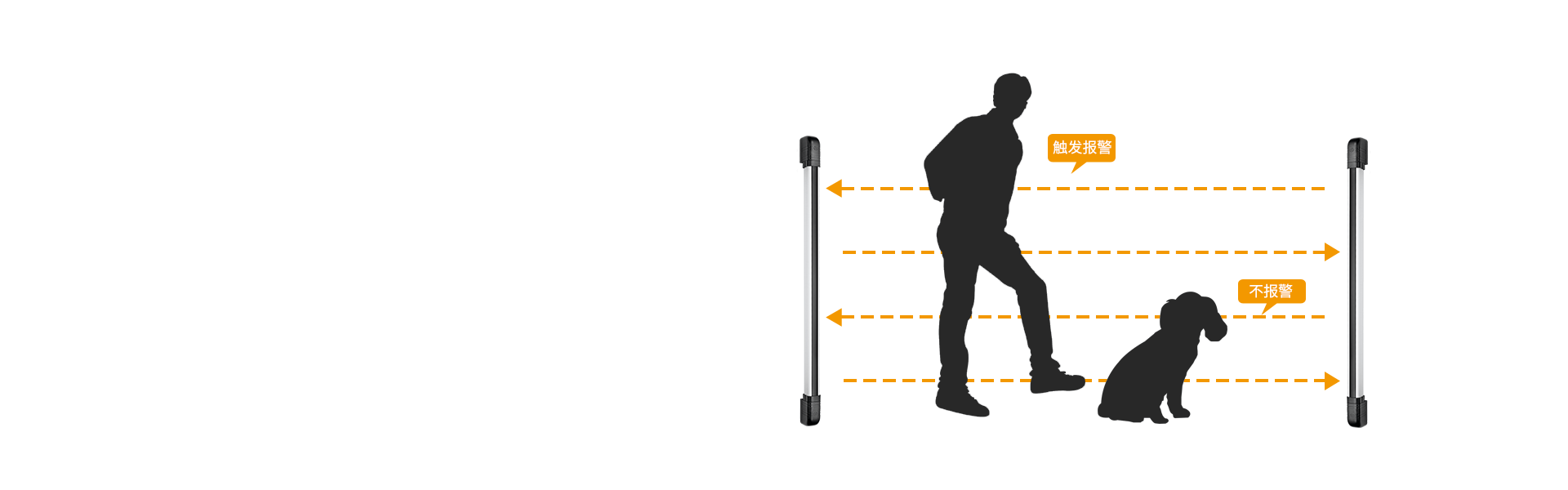

一至16光束遮断报警可调,能有效地防止小动物、飞鸟等引起误报。

高灵敏度30ms~10s可调、使用于不同使用条件需求

具有防风、霜、雨、雪、雾、潮、太阳光斜照等特点;

防范距离10-100米;

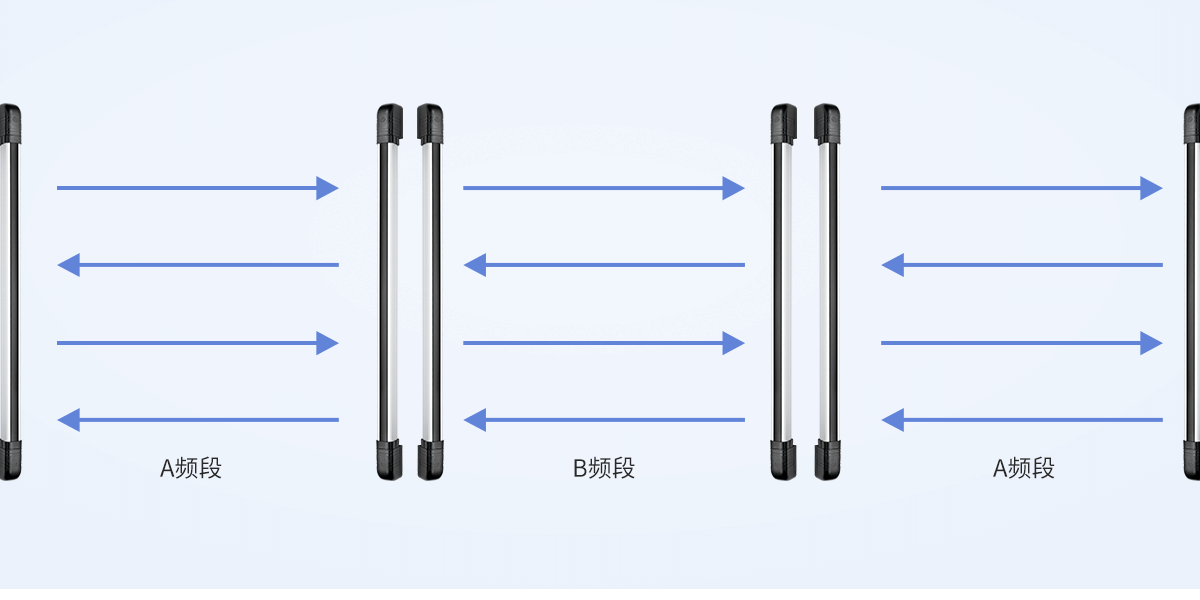

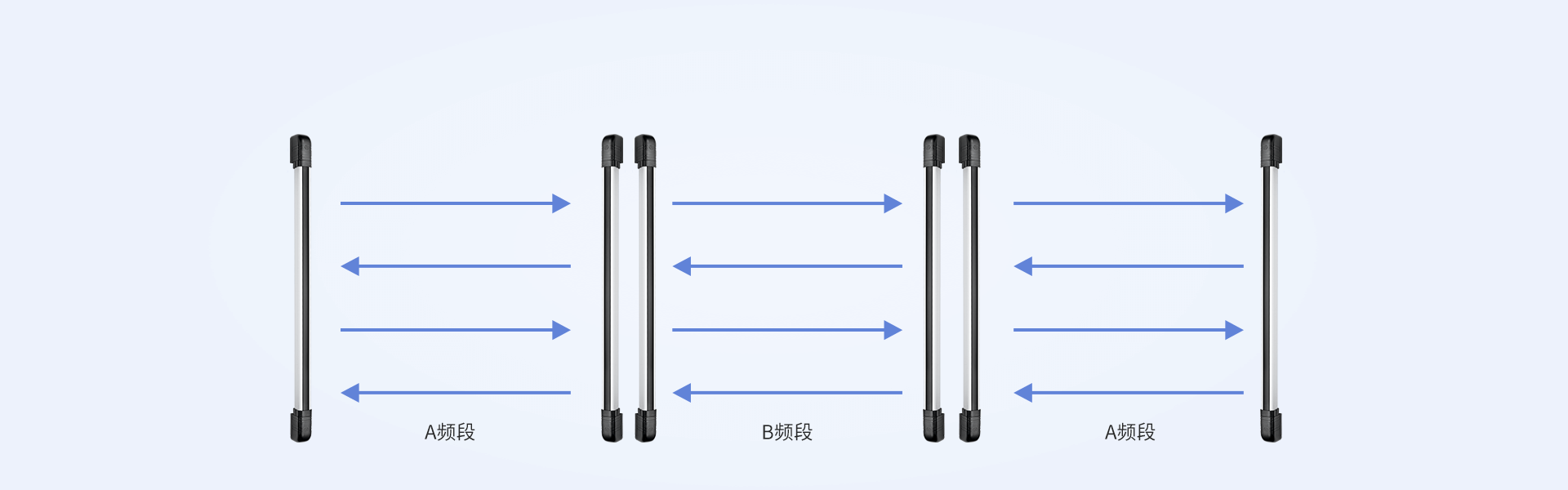

行业的4段变频功能,变频功能可调,频率误差精确到1%以内,彻底解决了红外入侵探测器在”背靠背”、“堆叠”或“交叉”等复杂条件下安装时相互干扰的行业难题,并且能完全杜绝人为技术破解,轻松过滤红外遥控器、红外摄像机和同行其它红外设备干扰。

可视化,更直观,红外入侵探测器报警状态、被遮断光束、电压值、工作频率、输出功率、触发条件、触发时间、报警周期时间、同步状态、蜂鸣器状态等信息在报警主机或后端软件平台清晰展示,状态信息一目了然,可视化操作更直观。

双向通讯,信息多样化,各种状态、参数可上传、可控制、可设置。

软件操作,更简单,管理软件可直接对红外入侵探测器及其联动设备进行设置和控制,安装调试更方便更简单

报警触发时间可调, 可根据不同环境和场景的需求调整报警触发时间。

支持远程布防、撤防功能。

支持探测器与探测器之间相互联动。

采用原装进口的军工级红外发射管(发射管采用粗达9MIL纯度达99.99%黄金金线把14MIL的大功率发射芯片绑定焊接在灯架上制作而成),发射功率强,稳定性高;

设备采用POE网络供电(可兼容市上常见的标准POE(AF\AT),支持1236、4578供电方式)

支持外部供电(DC12~24V)宽电压设计,便于集中供电,真正解决线路降压问题

自带一路C型继电器输出(接点容量AC\DC30V 1A max) NC、NO,可做现场报警联动。

自带一路DC12V电源输出,用于发射器供电或为现场联动的警号供电

自带一个蜂鸣器(可以用来做声音提示红外入侵探测器信号强度)

多种工作模式切换,当进入调试模式时蜂鸣器提示对光状态为调试人员带来便利

远程搜索配置设备IP、设备工作模式等功能配置

支持上报两个监控中心、报警主机(网络通讯主机)、管理平台等。

全密封防雨(雾)、防尘(虫)等的全天候一体化结构设计使其能在恶劣的环境中正常工作,防水等级高达IP65

对光角度:水平±180°。

ABI系列(POE版)网络红外光栅技术参数

型号:ABI10/ABI60/ABI100

警戒距离:10米/60米/100米

探测方式:红外射束被切断探测

遮断时间:30ms-10s可调(管理软件及管理主机上调节)精度为30ms

报警周期:30ms-10s可调(管理软件及管理主机上调节)精度为30ms

遮断时间:30ms、50-10000ms可调,精度为50ms

报警触发条件:1~16光束可选

光束开启与关闭:1~16光束任意开启与关闭

发射功率:4档可调(微功率、小功率、中功率 、大功率)

射束频率:4种可调(最多支持8段变频,可根据用户需求定制)

主机电源电压:标准POE供电36~54V输入,支持外部供电最高工作电压DC18V

从机电源电压:12V-18VDC/AC

POE供电标准:IEEE 802.3af ≥12W  IEEE802.3at≥25W

报警输出:可配置跟随中心或设备状态

联动输出:继电器接点输出1C,接点容量AC\DC30V 1.0A max

防拆开关:软件检测,通电10S内盖上盖子生效

防护等级:IP65

工作温度:-25℃—70℃

环境湿度:95% max

校正角度:水平180°

安装位置:室内/室外,墙体/杆柱安装
