智慧消防网关

使用说明书

一、产品概述

智慧消防网关是一款高拓展、多功能的智能安防核心设备，集有线、无线双模式监测、4G远程联网、多类型探测器适配与智能联动于一体，兼容公司智慧消防云平台，实现本地与远程协同管理。

设备支持4路有线+248路无线防区，适配433、FSK探测器，配有2路继电器输出及1路辅助电源输出。内置完善的报警与故障监测体系，可本地存储查询各2000条报警与故障记录，支持语音轮询播报、多状态指示灯提示，可视化呈现安防    状态。

网关具备防区分组、多警号组配置、数据备份导入导出、串口升级等功能，可手动/自动切换继电器联动逻辑，适用于商铺、园区、仓库、办公等场景，满足从基础安防到复杂多联动的智慧消防报警一体化管控需求。

二、技术参数

输入电源：AC220V，内置电源模块输出 DC24V（最大额定电压≤26V）;

备用电池：DC24V，板载独立开关可控通断；

辅助电源输出：1 路辅助电源输出（DC24V 800mA）；

防区配置：4 路有线防区、248 路无线防区；

有线防区属性：常开；

输出接口：2 路无源继电器输出，常开常闭可选，接点容量3A 250VAC/3A 24VDC；

无线适配：433MHz（空旷＜100米）/FSK（空旷＜800米）；

网络通信：4G 联网；

记录存储：报警 / 故障记录各最大存储 2000 条；

继电器模式：支持自动 / 手动切换；

数据管理：支持数据库备份 / 导入 / 导出、系统 ID 读取 / 修改 / 备份；

适配设备：烟感、气感、人体红外、紧急按钮、门磁、水浸、声光、遥控；

报警类型：配件报警、有线防区报警、SOS 紧急报警、防拆（被撬）报警、交流电断电及备电断电报警等；

指示灯：实时指示供电、报警、故障、屏蔽、操作、联动、两路继电器输出工作状态；

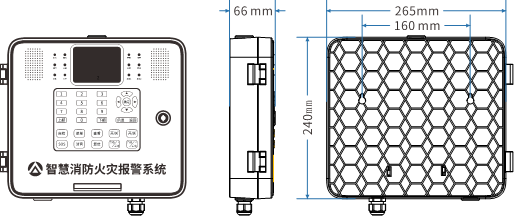

三、产品外观及接口

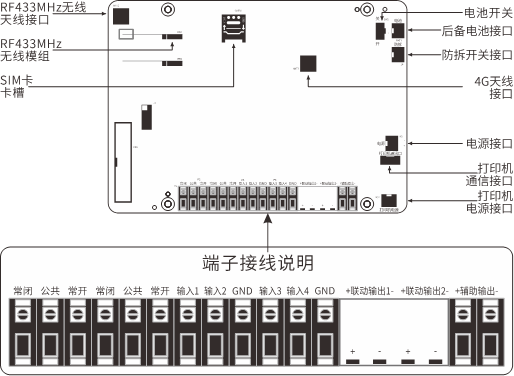

接口说明

四、指示灯定义

设备配备多状态指示灯，实时显示网关运行及安防状态，各指示灯点亮条件如下

五、核心功能说明

(一)、按键功能说明

1、数字键

数字键(0~9)：用于输入、修改功能参数(如配件学习时输入防区号)

2、功能键

上下翻：用于页面上下切换。

上下左右：用于单页面内选项移动。

确认：用于确认操作输入。

后退：用于输入时退格。

返回：用于菜单页面返回(从下级菜单返回上级)。

自检：用于系统自检，待机页面按下，进入系统自检模式。

菜单：按下进入系统菜单。

查看：报警时查看实时报警信息(正常监视状态无效)。

开/关1、开/关2：手动控制设备自带两个开关。

SOS：待机页面按下，发出SOS紧急报警。

消音：报警时关闭当前报警音。

复位：清除所有报警，恢复正常监视状态。

自动/手动1、自动/手动2：切换设备自带两个开关的工作模式。

(二)、继电器工作模式设置

支持手动/自动1、手动/自动2两种模式，分别对应继电器1、继电器2，模式差异如下：

自动模式(默认)：报警触发时，联动对应继电器自动输出。

手动模式：报警不联动继电器输出，仅可手动控制开关。

(三)、探测器全流程管理

支持433、FSK两类探测器管理，操作统一，具体如下：

1、学习功能：支持顺序学习模式，适配两类探测器配对添加。

2、删除功能：支持单个探测器删除、所有探测器批量删除。

3、其他管理：支持探测器屏蔽、查看详细信息(设备类型、防区名称等)。

4、433探测器专属：自学可选择自动识别设备类型(需使用带设备类别编码的配套探头)，通过“系统管理→设备识别启用”→选项开启/关闭该功能(FSK探测器不支持)

(四)、报警监测与提示

1、报警播报：多防区同时报警时，每5秒轮询播报报警防区编号，快速定位点位。

2、报警类型：含配件报警、4路有线防区报警、SOS紧急报警、系统被撬报警、远程报警(预留)。

3、记录查询：实时记录报警信息，本地可查询历史报警记录，最大存储2000条，记录不丢失。

(五)、故障监测与查询

1、故障类型：监测网关断电、备电断电、备电欠压全链路供电故障。

2、故障提示与查询：故障触发后，故障指示灯点亮并屏幕提示；本地可查询历史故障记录，最大存储2000条，便于溯源维护。

(六)、智能联动功能

1、基础配置：支持防区分组、联动分组，可按防区域灵活划分防联动单元。

2、警号组管理：支持警号组自学，可配置1-15个警号组，实现分区联动报警。

(七)、4G联网与第三方平台对接

设备通过4G模块联网，兼容公司智慧消防云平台，实现双向交互，具体如下：

1、平台上报命令

设备可主动向平台上报各类状态、操作与报警信息，支持命令包括：断电报警、断电报警恢复、电池低电报警、电池低电恢复、电池未接、电池已接、有线防区报警(平台暂不支持区分防区编号)、消音、消警、子设备添加、子设备删除、报警、报警恢复、被撬、被撬恢复、SOS报警(防区0报警)。

2、平台指令：支持执消警、消音、设置网关名称、消息通知、时间同步。

(八)、本地串口升级程序

1、短接按键显示板J2接口；

2、设备重新上电，自动进入升级模式(显示屏显示“DOWNLOAD”)；

3、串口工具连接设备，波特率设为115200，通过xmodel协议传输升级程序完成升级。

(九)、数据库备份与系统ID管理

网关支持系统数据库全流程操作与系统ID自定义管理，通过串口实现数据交互，核心入口：在网关主页下，连续按5次“0”键，进入串口命令状态(屏幕有对应提示)，串口工具连接后波特率设为115200，输入“0”可调出操作菜单，具体功能：

1、读取数据库：导出系统核心配置(不含报警/故障记录)，可电脑保存备份；

2、写入数据库：导入电脑保存的配置文件，同步系统设置；

3、读取备份系统ID：查看当前备份系统ID，若显示“FF-FF-FF”则表示该ID无效；若为其他字符，主机将自动使用该备份ID作为无效发码ID(系统ID可在主机版本页面查看)；

4、输入备份系统ID：可自定义修改备份系统ID，输入“0”清除原有ID，输入6个字符可设置新系统ID，该ID将替代原有系统ID，作为主机无线发码ID；

5、重启系统：串口命令下直接触发主机重启，无需手动断电。

六、系统菜单说明

(一)、配件管理

1、配件学习：选择设备类型(烟感、气感、人体红外、紧急按钮、门磁、水浸、声光、遥控等8类)，输入防区号后确定，触发配件信号完成学习。

2、配件删除：输入防区号删除对应设备，输入“000”批量删除所有防区设备。

3、配件信息：查看已学习防区数量和防区编号。

4、配件屏蔽：屏蔽指定探测器，使其暂时不参与安防监测。

(二)、系统管理

1、联动设置

声光联动：开启和关闭
开启时，报警联动声光报警，关闭时报警不联动声光报警。

无线联动：开启和关闭
开启时报警无线联动发送无线联动，关闭时不联动。注意：暂不支持该功能

监管联动：开启和关闭
开启时监管防区(自带的有线输入防区)报警联动输出，关闭时不联动。

多点联动：开启和关闭
开启时多点联动开启。关闭时多点联动关闭。
注意：暂不支持该功能

手报联动：开启和关闭
开启时手报报警时联动，关闭时手报报警不联动。
注意：暂不支持该功能

2、声音模式

正常模式：所有报警都发出报警提示。

故障免扰：只有报警会发出提示，故障不做提示。

静音模式：所有报警都不会发出提示。

3、网络恢复

恢复所有网络配置参数(预留功能)。

4、系统恢复

系统所有参数恢复出厂设置。

5、无线联动组

给每一个无线联动组添加设备，只有在该组添加了相应的设备，该设备报警时所添加的无线联动组才会输出。这里可连续按确认键添加，也可以按输入的防区号添加。

无线联动组1

无线联动组2

无线联动组3

…

无线联动组15

6、联动组发送码

为无线联动组发送无线码，当添加无线声光或是其它无线输出设备时用此功能。每个联动组的无线码是唯一的。正常只要在接收范围内，所有无线声光只要能收到该组的无线信号均可有效联动，不限制该组的数量。

联动组发送码1

联动组发送码2

联动组发送码3

…

联动组发送码15

7、设备识别启用

开启和关闭

开启时自学的无线配件自动识别所添加的设备类型，无需手动选择设备类型自学。

关闭时按选择的设备类型进行识别，系统不主动识别无线设备的类型。

8、防区分组启用

开启和关闭

开启时添加的无线联动组生效，未添加到无线联动组的防区将不再联动。关闭时默认按普通联动(可通过本地SOS报警自学到无线联动)，不管有没有添加防区到无线联动组都依照普通联动。

(三)、记录查询

报警记录、故障记录各最多存储2000条，第一条为最近产生的记录，可直接查询。

(四)、时间管理

支持手动设置年月日、时分；网络正常时自动网络授时。

(五)、系统自检

进入自检模式

(六)、版本查询

查询系统版本、MAC、IMEI、CREG、CSG、运营商等信息。

七、操作和使用说明

1、报警复位：按“复位”键清除所有报警。

2、报警消音：按“消音”键关闭当前报警音。

3、查看实时报警：报警状态下按“查看”键即可查看。

4、手动控制输出：按“开/关1、2”键切换开关状态，也可通过“复位”键关闭。

5、添加无线配件：菜单→配件管理→配件学习，选类型、输防区号，触发配件信号完成学习。

6、删除无线配件：菜单→配件管理→配件删除，输防区号删除(输“000”批量删除)。

八、操作注意事项

1、辅助电源输出电流≤800mA，禁止接超功率负载设备，避免电源模块损坏。

3、备用电池建议长期开启板载开关，定期检查电量，防止欠压。

4、433探测器自动识别类型，需使用带设备类别编码的配套探头。

5、433/FSK探测器无线线码首字节固定(0x00/0xFF)，非标准码可能无法配对。

6、串口升级需先短接J2接口再上电，步骤不可颠倒。

7、串口命令状态需在主页连续按5次“0”键，其他页面操作无效。

8、第三方平台对接时，有线防区报警暂不区分编号，仅显示通用提示。

九、日常维护建议

1、定期检查主电、备电指示灯，每月至少一次备电充放电测试，确保供电正常。

2、定期调取报警、故障记录，及时处理异常状态。

3、定期核对已学习探测器，删除无用/故障设备，避免防区混乱。

4、重要配置完成后，通过串口导出数据库并电脑保存，防止配置丢失。

5、避免设备处于潮湿、高温、多尘环境，定期清洁表面及接口。
